將傳統的 “先用水 ,后付費” 方式變為 “先付費 ,后用水” ,有效地解決了收費問題。給出了采用 EM78 系列單片機進行設計的具體硬件電路原理圖以及軟件的詳細設計流程。
（1）不需要人工抄表，有利于現代化管理。隨著“一戶一表”的實行 ，供電企業管理的電表數急劇增加 ，安裝預付費電能表是供

電企業加強現代化管理，提高服務水平的一個最佳選擇 。預付費電能表的使用亦避免人工抄表上門收費給客戶帶來的諸多不便，且歷史購電數據均可以保存，便于客戶查詢。

（2）充分體現了水的商品屬性。預付費水表按照商品交換原則 ，實行先買水后用水 ，完全改革了傳統的水費收取模式，充分體現了水力的商品屬性。客戶可以根據自己的實際需要有計劃地購水、用水，不會因欠費而發生滯納金，增加不必要的開支。

（3）解決了收費難的問題。能很好地解決零散居民客戶、臨時用水客戶、經常欠費客戶的收費問題。

功能特點

1,使用射頻卡,無任何外露電極, 防潮性能較好,使用方便.

2,用戶卡經過雙密鑰加密,一卡一密.

3,具有一卡一表,或一卡多表的功能.

4,具有剩余水量不足時,提示用戶及時購水.

5,具有電池電壓過低時,提示用戶更換電池.

6,具有數據回讀功能,當用戶持卡到管理中心購水時,可以將該卡所對應水表中的累計用水量,電池狀態,干擾次數等回讀到管理中心.

7,始動流量小,精度高.

8,顯示功能:對于本次購水量,剩余水量,累計用水量等參數可以在液晶屏上進行有效的顯示,用戶可以通過用戶卡查看表中的剩余水量和累計用水量信息.

使用方法

1,用戶開戶:水表安裝后在沒有刷用戶卡時閥門已經開啟,這時使用的是本水表的透支水量,當用戶第一次向該表刷用戶卡時,表明該表已開戶,將自動扣除已用水量.

2,用戶購水:用戶將購過水的用戶卡放到水表的射頻感應區,模塊就會顯示信息,顯示""說明正在交換數據 ,接著顯示新購量

3,讀數方法:用戶平時想查看自己的用水情況時,將用戶卡放到水表的射頻感應區喚醒水表,這時在液晶屏上依次顯示您最新的累計用水量,剩余水量,新購水量等參數:

(說明刷卡正確)

(顯示累計水量為107.2 m3)

(顯示剩余水量為55.9m3)

(顯示本次新購30m3)

4,刷卡錯誤:如用戶在刷卡的過程中刷卡太快或者沒放對最佳位置時將會顯示錯卡字符接著顯示累計,剩余,新購水量.(當出現這種情況,用戶不要擔心,不會造成任何損失,請用戶重新刷卡即可)

5,關閥報警:

(1)剩余水量不足,當剩余水量減少到報警水量(報警水量由管理部門設定)時,將自動關閥,提醒用戶及時購水,這時用戶可以用自己的用戶卡去刷卡打開閥門繼續用水,每累計1就會自動關閥提醒用戶購水.當剩余水量減到0時,可以通過刷用戶卡將閥門打開進入透支狀態繼續用水(當管理部門設置了透支水量時適用),當繼續用完透支水量后閥門自動關死,將無法用用戶卡打開,只有用戶重新購水充值后才可打開閥門繼續用水,并減去已用的透支水量

(2),電池缺電提示:當水表電池電壓低于設定值出現缺電時,水表閥門將自動關閉,此時可用用戶卡打開閥門繼續用水,48小時后,如果沒有更換電池,將徹底關閥,只有更換電池后才可打開閥門,電池缺電時應該及時向管理部門通知更換電池.缺電時水表會自動提示

6,故障提示:當閥門出現故障(如:由于天氣過冷,閥門處結冰)時或由于其它原因造成閥門發生故障,這時將在液晶屏上顯示有故障的提示,應該及時向管理部門反應解決.

7,用戶補卡:用戶卡丟失后,請到管理部門重新補發一張用戶卡.

故障處理

1,刷卡時出現錯卡:請重新刷卡.

2,當顯示閥門關閉:請重新刷卡,

當顯示"缺電",請到管理部門要求更換電池;當顯示"請充值"時,請到管理部門購水;

當顯示"干擾"請通知管理部門查看原因如

水表安裝

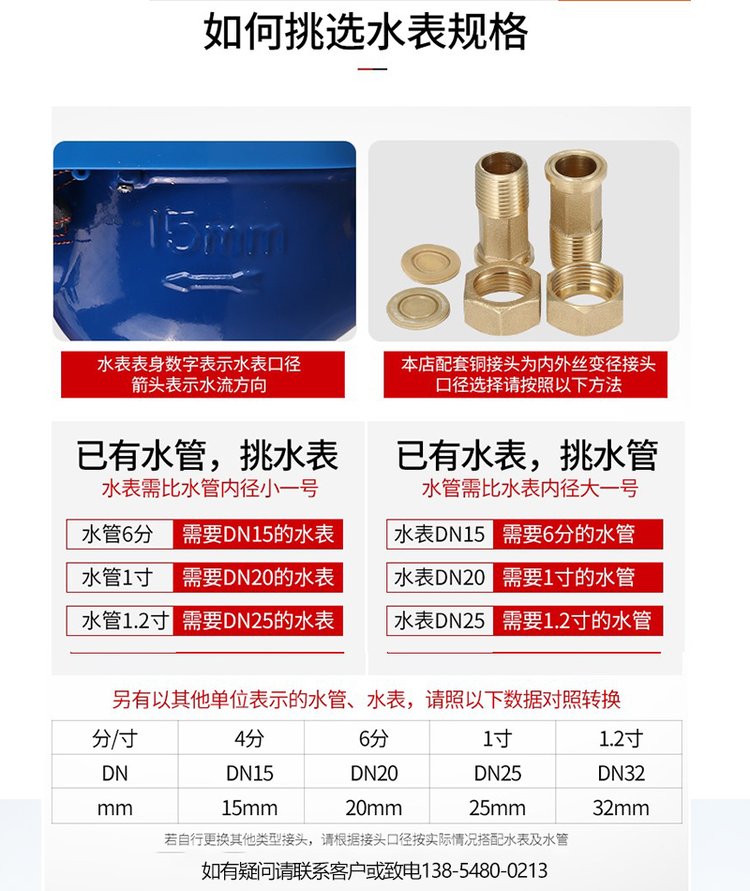

1,選擇水表應該根據管道經常使用的流量小于或接近水表的常用流量為宜,不能單純以管道口徑確定水表.

2,安裝位置要避免強光照曬,冰凍,污染,在有冰凍期間,除將水表的水管包扎保溫外,不用時應把水表進水端閥門關閉,出水端閥門和水龍頭打開,可以防止水表凍裂損壞.

水表必須水平安裝,使字面朝上.

安裝管道務必把管內石子,泥沙,麻絲等雜物沖洗干凈后安裝水表,以免造成水表故障.

為了計量準確,水龍頭應該高于水表.

水表如安裝在鍋爐進入水管處,應該裝止回閥,防止熱水回流燙壞水表.

水表不應該直接與管道連接,水表與管道間應有活動接口(如管接頭,連接螺絲,接管封墊圈等).安裝水表時,不應該受由管子和管件引起的過度用力,以免損壞水表.

水表必須安裝在有地漏及排水通暢的地方.

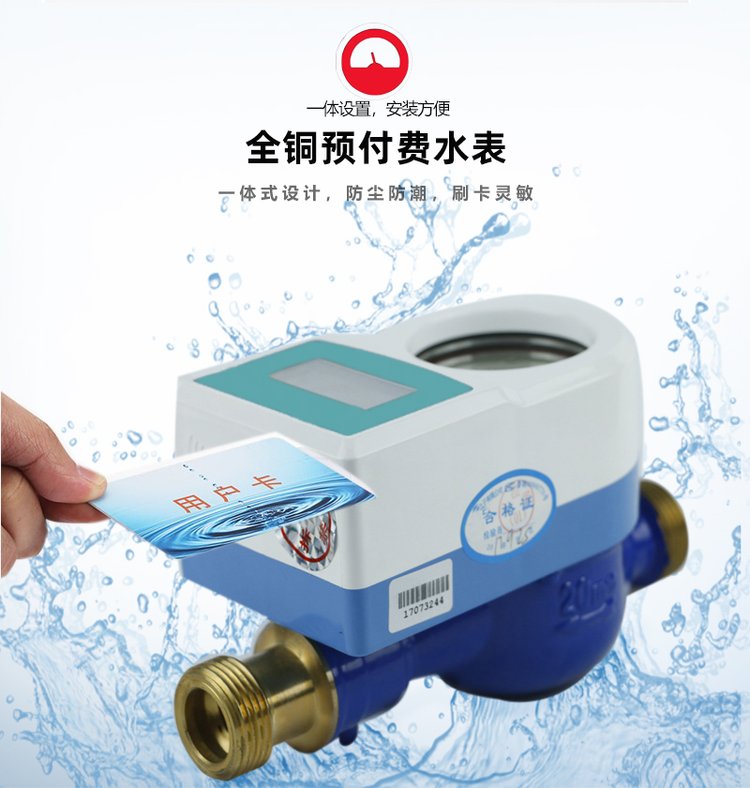

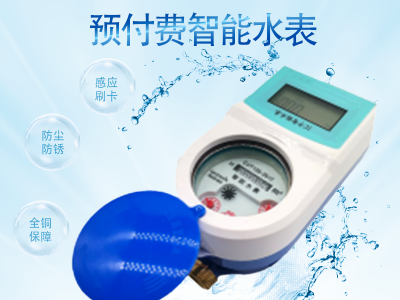

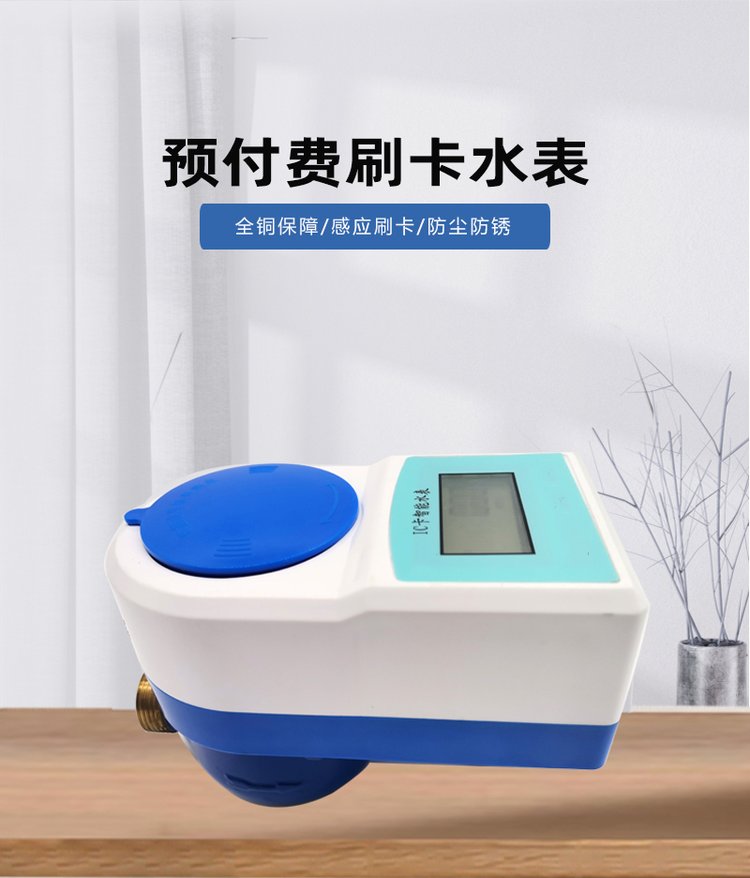

產品概述：

　　該表采用先進的微電腦控制技術、以射頻卡為信息載體，采用濕式機芯及電池可更換技術，可靠地實現了數據采集、處理、顯示、保存及預付費控制等功能。具有功耗低、抗干擾性強、可靠性高、安裝使用方便等優點，變原有的“先用水，后交費”為“先交費，后用水”，避免了抄表收費給用戶帶來的諸多不便，提高了供水行業及物業服務現代化管理水平，具有良好的經濟效益和社會效益。產品符合GB/T778-2007和CJ/133-2007標準。

主要功能和特點：

　　⊙ 使用邏輯加密射頻卡，保證數據安全可靠。

　　⊙ 采用長壽命鋰電池供電。

　　⊙ 整體結構采用密封，一體式設計，可防水、防潮、防凝露、防震動、防塵。

　　⊙ 預付費功能：用戶先買水后使用，欠費關閥。

　　⊙ 報警功能：電池欠壓，可用水量不足； 強磁干擾、關閥并顯示報警。

　　⊙ 采用非易失性存儲器保存數據，吊電時數據不會丟失，數據可保存十年以上。

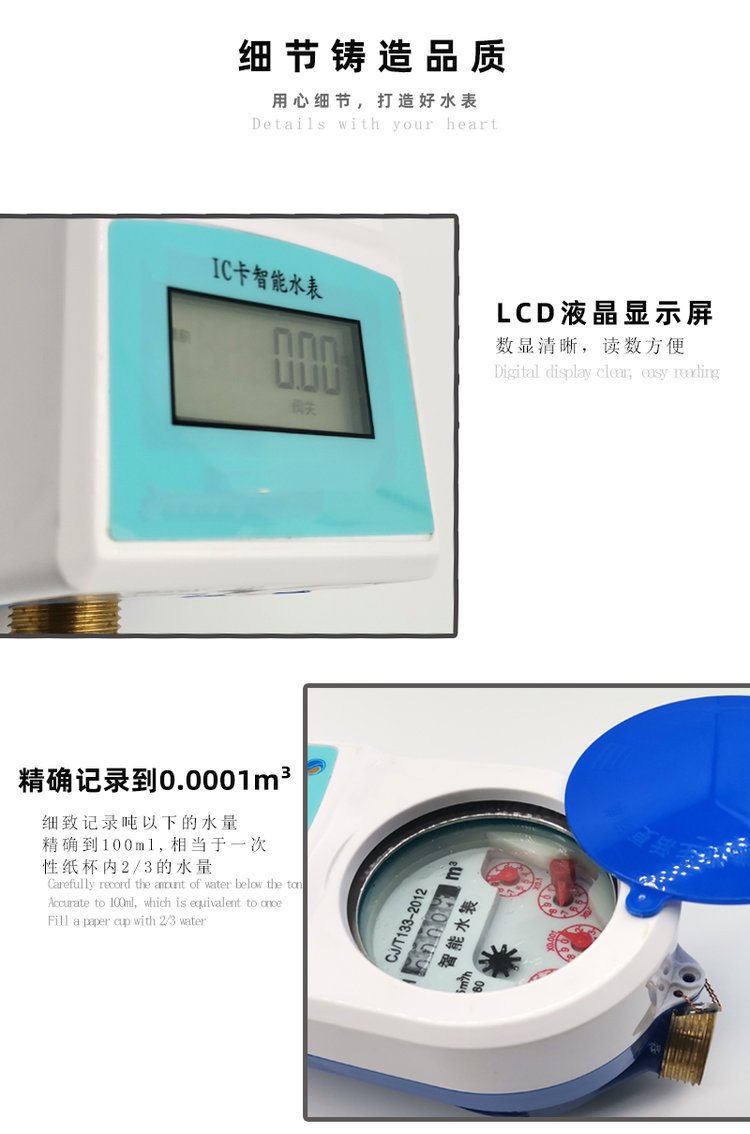

　　⊙LCD液晶常顯，顯示水量數據、閥門狀態、電池狀態、剩余金額等。

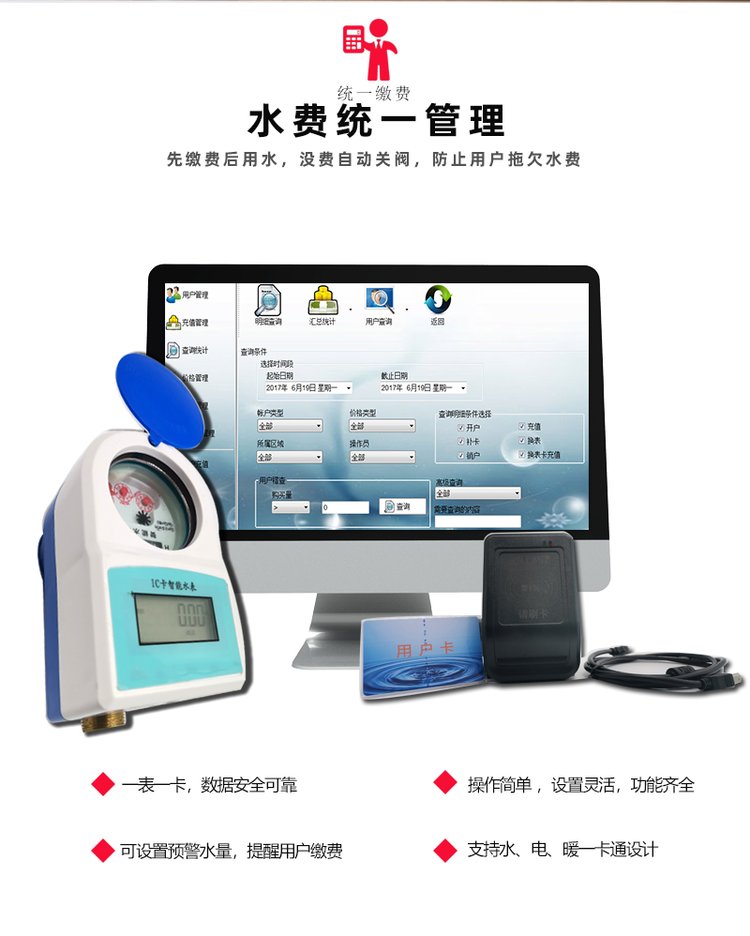

　　⊙ 支持水、電、暖一卡通設計，一張用戶卡可以管理多只水表，對于一戶多表的用戶可謂十分方便。

主要技術指標：

　　⊙ 執行標準：GB/T778.3-2007 CJ133-2007 CJ266-2008

　　⊙ 靜態工作電流：＜6μA

　　⊙ 計量等級：2.0級

　　⊙ 工作電壓：3V

　　⊙ 口徑：15mm,20mm,25mm

　　⊙ 外形尺寸：165mm×85mm×110mm

　　195mm×85mm×110mm

　　225mm×85mm×140mm
