不銹鋼水管，其具有漏水率很低，可以節(jié)約寶貴的水資源特點(diǎn)。上世紀(jì)八十年代時的水管漏水率在17%左右，改用不銹鋼水管后漏水率降到7%。

1、卡壓式連接 ---------分為單卡壓和雙卡壓。雙卡壓是最穩(wěn)定的連接方式。采用徑向收縮外力（液壓鉗）將管件卡緊在管子上，并通過O型密封圈的止水，達(dá)到連接效果。 操作便捷，密封性好，不可拆卸。

2、擴(kuò)環(huán)式連接---------采用徑向收縮外力（液壓鉗）將管件卡緊在管子上，并通過寬帶膠密封圈的止水，達(dá)到連接效果， 可拆卸，管子安裝增加管端滾壓凸環(huán)的工序；密封性一般，鑄造的管件成本高。

3、焊接式連接---------采用熱熔工藝，將兩連接件熔接，達(dá)到連接的效果。 連接強(qiáng)度高，現(xiàn)場焊接口的焊縫氣體保護(hù)難以達(dá)標(biāo)，造成焊縫易生銹，直接降低管道的使用壽命； 安裝質(zhì)量對焊接工人技術(shù)依賴性強(qiáng)，質(zhì)量難穩(wěn)定

4、自鎖式連接——最早用于小口徑塑料軟管連接，無需使用工具，快速安裝。接口內(nèi)部容易松動漏水，密封性差。


耐腐蝕性

耐腐蝕性能優(yōu)于304不銹鋼，在漿和造紙的生產(chǎn)過程中具有良好的耐腐蝕的性能。而且316L不銹鋼還耐海洋和侵蝕性工業(yè)大氣的侵蝕。耐熱性

在1600度以下的間斷使用和在700度以下的連續(xù)使用中，316L不銹鋼具有好的耐氧化性能。在800-1575度的范圍內(nèi)，蕞好不要連續(xù)作用。316L不銹鋼，但在該溫度范圍以外連續(xù)使用316L不銹鋼時，該不銹鋼具有良好的耐熱性。316L不銹鋼的耐碳化物析出的性能比316不銹鋼更好，可用上述溫度范圍。

熱處理

在1010-1150度的溫度范圍內(nèi)進(jìn)行固溶退火，然后迅速冷卻。316L不銹鋼不能過熱處理進(jìn)行硬化。

焊接

316L不銹鋼具有良好的焊接性能。可采用所有標(biāo)準(zhǔn)的焊接方法進(jìn)行焊接。焊接時可根據(jù)用途，分別采用316Cb、316L或309Cb不銹鋼填料棒或焊條進(jìn)行焊接。為獲得俱佳的耐腐蝕性能，316不銹鋼的焊接斷面需要進(jìn)行焊后退火處理。如果使用316L不銹鋼，不需要進(jìn)行焊后退火處理。


抗拉強(qiáng)度(Mpa)485MIN 屈服強(qiáng)度(Mpa)170MIN伸長率(%)30MIN 面積縮減(%)40 MIN 316L不銹鋼的密度

7.98g/cm3,硬度為HRB<90HV<200 HBS<187

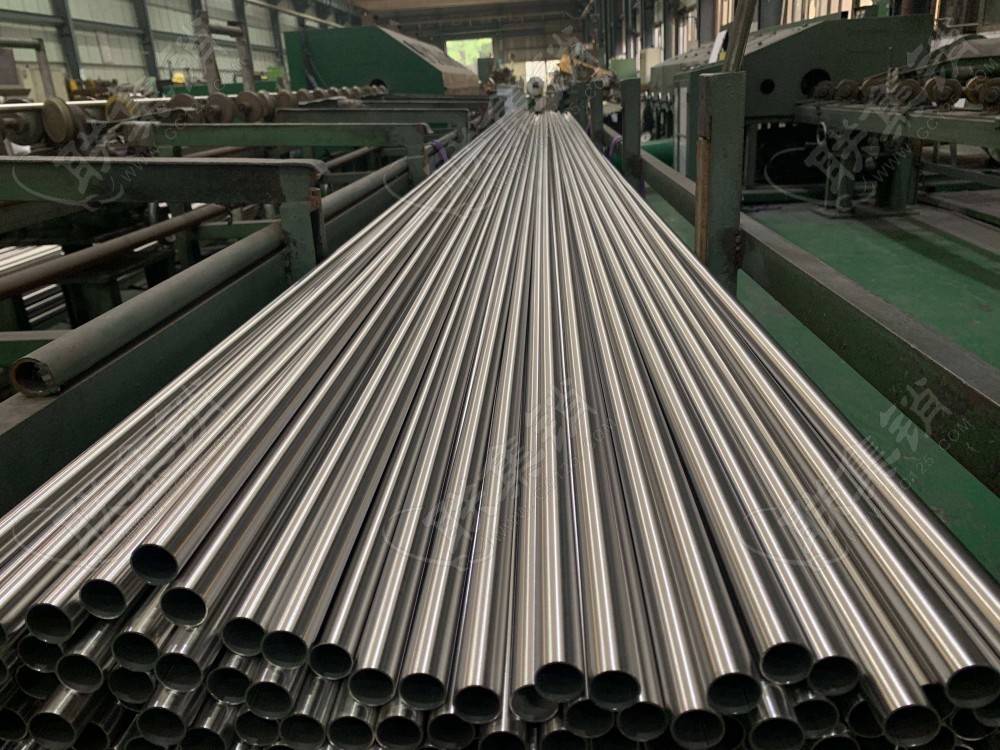

316L不銹鋼焊管是一種基本的管材，所以它也有良多硬性的必需的指標(biāo)，包括良多方面，關(guān)于316L不銹鋼焊管的硬度指

標(biāo)。根據(jù)試驗(yàn)方法和合用范圍不同，硬度又可分為布氏硬度，洛氏硬度，維氏硬度，肖氏硬度，顯微硬度和高溫硬度等。對

于管材一般常用的有布氏，洛氏，維氏硬度三種。

應(yīng)用領(lǐng)域

機(jī)械制造，日用電器，壓力容器，結(jié)構(gòu)制管，建筑裝飾，化工設(shè)備，核電，家用電器，餐飲廚具，電梯，太陽能，金屬制品，集裝，汽車用，精密電子，軌道交通，衛(wèi)生潔具，食品機(jī)械。
